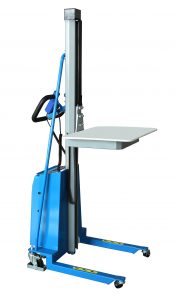

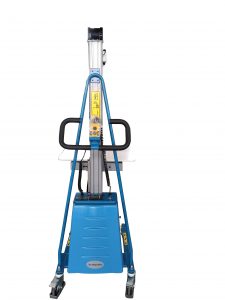

E150R工作定位器

該系列電動電梯操作簡便,安全可靠,體積小,高效,免維護,自動,省力,可靠的小型電動鏈傳動,高性能的面板控制;可移動的電動按鈕控制平台或其他附件向上或向下移動。該系列工作定位器主要用於貨物平移,抬高或打樁,或在平整光滑的地面上以一定高度起降貨物。外觀漂亮,高強度鋁合金立杆,方便靈活的電控,自動省力的特點,使電梯得到了廣泛的應用。特別是幾個附件的配置和預備平台使電梯特別適用於電梯的過渡。小型圓柱狀工件,例如包裝材料印刷廠,超市,酒店等中的工件。

電動堆高車的型號為E100R,E150R,E180N,E250N,E300N,工作定位器的重量也為E100W,E150W,E180W,E250W,E300W等型號。

▲所有這些可選的標準附件都有各種特殊版本。

▲E型也有AISI 304不銹鋼版本,可用於無菌區域或食品領域。

▲強大的電機,電池12Ah&20Ah。一系列高度靈活,輕便的舉昇機,旨在將壓力從任何舉升工作地面上帶到超過肩部的高度。

▲非常適合在狹窄的過道和狹窄的空間中使用。從製藥到餐飲,從包裝線到食品加工,從倉庫到辦公室,廚房,實驗室,零售店和兒子的所有應用的完美選擇。

▲也可以選擇稱重系統。

▲E系列自動電子過載保護系統,確保安全。免維護密封電池,自動充電器。



提供快速更改附件: 該平台可以更改為滾珠傳輸單元,滾輪平台,V形塊或主軸,帶鉤的叉甚至鉗子。

我電梯號15515091551510155150515515061551511
模型E100RE150RE180NE250NE300N
類型電動
容量公斤(磅)100(220)150(330)180(396)250(550)300(660)
負荷中心毫米(英寸)235(9.3)200(8)
最大貨叉高度毫米(英寸)1700(67)1500(60)1500/1800(60/70)
最小貨叉高度毫米(英寸)130(5.1)
平台尺寸毫米(英寸)470*600(18.5*23.6)480*610(18.9*24)470*600(18.5*23.6)
整體尺寸毫米(英寸)870*600*1990(34.3*23.6*78.3)870*600*1790(34.3*23.6*70.5)870*740*1920(2220)(33.5*29.1*75.5(86.6))
載重輪毫米(英寸)75(3)
方向盤毫米(英寸)125(5)
電池,免費維修24V / 12Ah24V / 20Ah
淨重公斤(磅)66(145.2)63(138.6)85(187)90(198)105(231)

作為工作定位器的製造商,i-Lift還提供電動堆高車,稱重工作定位器,手動工作定位器平台工作定位器,手動液壓堆高車,輕型堆高車,高揚程電動堆高車等。

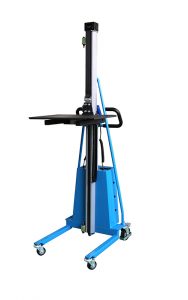

稱重系統也是可選的。

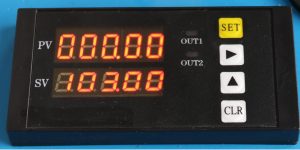

高精度1%固定稱重傳感器10%過載保護系統確保安全。

警告

  1. 僅在平整光滑的地板上使用。
  2. 不要過載,確保負載均勻。重載時要特別注意。
  3. 蜂鳴器發出嗶嗶聲以警告電池電量低,及時充電或電池損壞。
  4. 確保充電器的輸入電壓符合當地電網電壓。
  5. 不要接觸鏈條或其他運動部件。
  6. 不要在重負荷下長時間連續工作,以免因電機和麵板過熱而造成麻煩。
  7. 在最大額定載荷的0.7倍下工作時,電梯的使用壽命應大大延長。
  8. 在操作之前,請保持電氣控制箱處於關閉狀態。

。電動工作定位器操作指南

1)電梯:過渡,裝卸操作。

1.1在任何高度進行貨物裝卸之前,將卡特彼勒鎖上。

1.2裝卸時要注意載荷的均勻性;偏斜的負載始終不被重視。

1.3提及不要從單面卸貨中失去平衡,以免發生危險事件。

1.4當需要在未完成卸載的情況下移動電梯時,請注意仍然需要卸載的眾神的均勻性。

1.5為了確保安全,在移動裝載的電梯時,將電動工作定位器的平台降低到最低位置。

2)電梯:爬升和下降操作

2.1當電梯在一定高度上堆放貨物時,請注意停在正確的位置並確保需要的操作空間。

2.2鎖定車輪,然後打開電源。

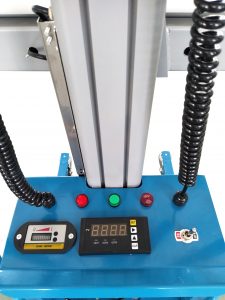

2.3按下面板上的UP按鈕,平台平穩爬升至所需高度,然後鬆開按鈕,平台保持靜止且不得滑落。可移動的手控制面板方便操作員在不同位置進行觀察和操作。

2.4當貨物升至卸貨或堆放所需的高度時,請嚴格按照規定操作電梯。

2.5從球拍上取下貨物時,請嚴格遵守規定操作電梯。

2.6完成一定高度的卸貨後,按SOWN按鈕使平台平穩下降;當平台應停止下降以使電梯在同一位置但不同高度執行新工作時,可以在需要的任何高度釋放DOWN按鈕。

2.7電梯的設計具有過載保護功能。每當負載超過額定容量的25%時,不得升高平台,電梯不得執行上升,下降和車輛過渡的工作。

2.8電動作業變位機的設計具有低功率保護的功能。如果在滿載的爬升和下降過程中電池電量不足以進行工作,則蜂鳴器會連續發出50秒蜂鳴聲並發出警報,然後自動切斷電源電路,並點亮指示燈(在此期間操作員應將平台降到最低位置);電梯受到保護,即使仍然接通電源,爬升或下降操作也無效。

3)細胞

3.1選擇高性能的免維護免維護密封酸性鉛蓄電池,為電梯供電。它的特點是放電能力低,安全,易於安裝和轉換,可在-15ºC〜50ºC的環境溫度範圍內使用。

3.2電池的使用壽命在很大程度上取決於正確的使用方式。在低壓條件下重複使用時,應大大縮短電池的使用壽命,甚至燒毀控制元件。考慮到這一點,電梯在電氣控制部分被設計為具有低壓保護功能。電梯在低電壓下進行上升或下降操作時,蜂鳴器應連續鳴響50秒,然後切斷電源。操作人員應及時給電池充電。

4)充電器

4.1隨電梯一起提供了高性能充電器,因此該電池可在任何方便的電源端子上充電。確保充電器的入口電壓滿足當地電網的電壓要求。

4.2在關閉電梯電源的情況下進行充電時,連接充電器的電源引腳和電源端子插座,充電器的電源的紅色指示燈點亮,而充電狀態的綠色指示燈點亮,表示電池處於充電狀態;當綠色指示燈消失時,表示電池已充滿電。通常,充電時間為10到12個小時。

4.3在重負荷工作期間,充電後的電池應顯示低電壓狀態,可能是電池已損壞或充電器有故障。
