重型手動槓桿鍊式葫蘆是一種易於使用和攜帶的手動葫蘆。它結實耐磨,具有很高的安全性能。它適用於工廠,礦山,建築工地,碼頭,碼頭,倉庫等。機器的安裝和貨物的吊裝,特別是在開放式和無動力作業中,顯示出其優越性。
手動葫蘆的型號為HCB05,HCB10,HCB15,HCB20,HCB30,HCB50,HCB100,HCB200,適用於500kg,1ton,2ton,3ton,5ton,10ton,20ton的不同容量。
特徵:
- 設計緊湊,全鋼結構,輕巧的拉手
- 2,200磅的起重能力足以滿足大多數工業應用的需求
- 手動葫蘆使用負載共享齒輪,使重物的舉升變得容易
- 鍛造的吊鉤設計用於緩慢彎曲,以警告過載。
- 符合CE安全標準
i-Lift號 | 2110601 | 2110602 | 2110603 | 2110604 | 2110605 | 2110606 | 2110607 | 2110608 | |
模型 | HCB05 | HCB10 | HCB15 | HCB20 | HCB30 | HCB50 | HCB100 | HCB200 | |
額定容量 | 千克(磅) | 500(1100) | 1000(2200) | 1500(3300) | 2000(4400) | 3000(6600) | 5000(11000) | 10000(22000) | 20000(44000) |
標準提升高度 | 毫米(英寸) | 2500/3000(100/120) | 3000/5000(120/200) | ||||||
測試負荷 | N | 6.3 | 12.5 | 18.8 | 25 | 37.5 | 62.5 | 125 | 250 |
達到額定容量 | ñ | 160 | 310 | 360 | 320 | 360 | 400 | 430 | 430 |
負載鏈數下降 | 1 | 1 | 1 | 2 | 2 | 2 | 4 | 8 | |

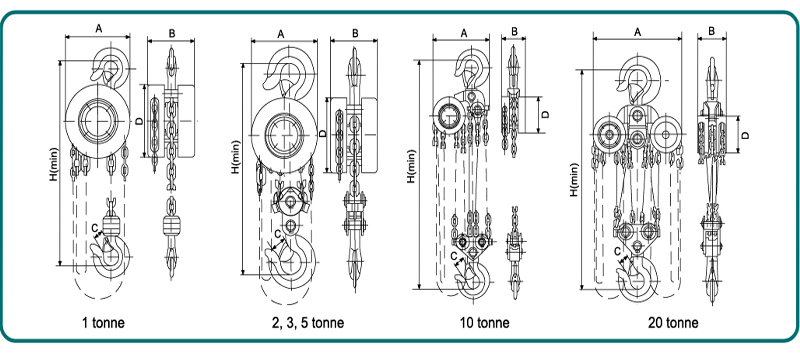

掛鉤H的最小距離 | 毫米(英寸) | 280(11) | 300(12) | 360(14.2) | 380(15) | 470(18.5) | 600(23.6) | 730(28.7) | 1000(40) |
迪亞負載鏈 | 毫米(英寸) | Ø6* 18 | Ø6* 18 | Ø8* 24 | Ø6* 18 | Ø8* 24 | Ø10* 30 | Ø10* 30 | Ø10* 30 |
(0.2*0.7) | (0.2*0.7) | (0.3*0.9) | (0.2*0.7) | (0.3*0.9) | (0.4*1.2) | (0.4*1.2) | (0.4*1.2) | ||
外型尺寸 | 毫米(英寸) | 142(5.6) | 142(5.6) | 178(6.8) | 142(5.6) | 178(6.8) | 210(8.3) | 358(14.1) | 580(22.8) |
B毫米(英寸) | 130(5.1) | 122(4.8) | 139(5.6) | 122(4.8) | 139(5.6) | 162(6.4) | 162(6.4) | 189(7.4) | |
C毫米(英寸) | 24(0.9) | 28(1.1) | 32(1.2) | 34(1.3) | 38(1.5) | 48(1.9) | 62(2.4) | 82(3.2) | |
D毫米(英寸) | 142(5.6) | 142(5.6) | 178(6.8) | 142(5.6) | 178(6.8) | 210(8.3) | 358(14.1) | 580(22.8) |
操作步驟:
1.嚴禁使用電纜拉力過載。
2.嚴禁使用除人力以外的其他力量操作。
3.使用前,請確保各部件完好無損,傳動部件和起重鏈條潤滑良好,空轉狀態正常。
4,起吊前檢查上下鉤是否吊好,吊鏈應垂直懸掛。不得有扭曲的鏈節,並且雙排鏈的下部掛鉤框架不得翻轉。
5,操作人員應與手輪站在同一平面上擺動手鍊,使手輪沿順時針方向旋轉,以增加重量;當手鍊反向時,重量可以緩慢降低。
6,起吊重物時,嚴禁人員在重物下工作或行走,以免造成重大事故。
7,在舉升過程中,無論重量增加還是下降,拉動手鍊時,受力均應輕柔。請勿用力過大,以免手鐲跳動或卡環。
8.如果操作員發現拉力大於正常拉力,應立即停止使用。防止損壞內部結構,以防止發生事故。
9.重物安全穩固著地後,從鏈條上卸下鉤子。
10.使用後,輕柔地拿起,放在乾燥通風的地方,並塗抹潤滑油。
